クリアファイルでカードケースを作ってみました。

f:id:d0nchan:20180126182310j:plain
久しぶりに自宅でゆっくりできる時間ができたので、勝手に溜まっていくクリアファイルでカードケースを作ってみました。

こんな感じに出来上がります。
f:id:d0nchan:20180126172440j:plain

用意するもの

  • 図面印刷用のA4普通紙
  • クリアファイル
  • カッターナイフ
  • 両面テープ
  • ハサミ(あると便利)
  • 下敷き(あると便利)

図面データ

この手の工作には図面データがつきものです。
「Jw_cad」「GIMP」「Illustrator」「Inkscape」などで直方体の展開図などを製図することも可能なのです。
今回は手っ取り早く「Template maker」を使用してデータを作ります。

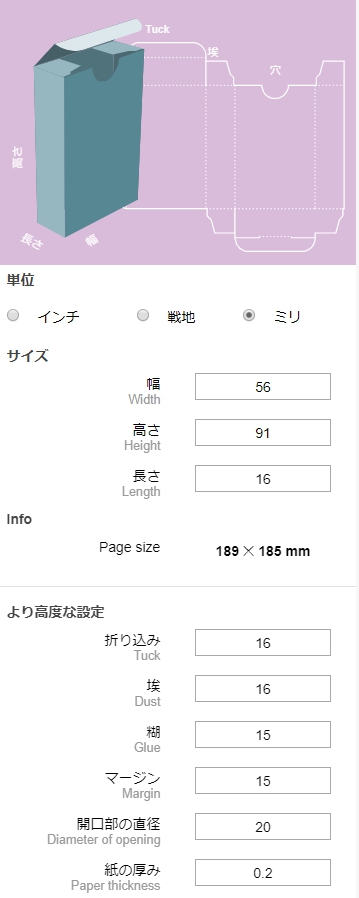

今回は、名刺も入るカードケースということで以下の寸法に設定しました。
幅56mm,高さ31mm,奥行き(長さ)16mm
日本語訳が怪しいですが、
糊(Glue)は両面テープの幅に合わせています。
奥行き(長さ)は入れたいカードの枚数だけご自身でお好きに設定してください。
f:id:d0nchan:20180126173415j:plain:w300

ファイル形式はPDFに設定し「作成!」をクリック。
これ印刷すれば図面はOKです。
他にもかなり応用がききそうなので便利ですね!(自分で書こうとしたら挫折した)
www.templatemaker.nl

作業開始

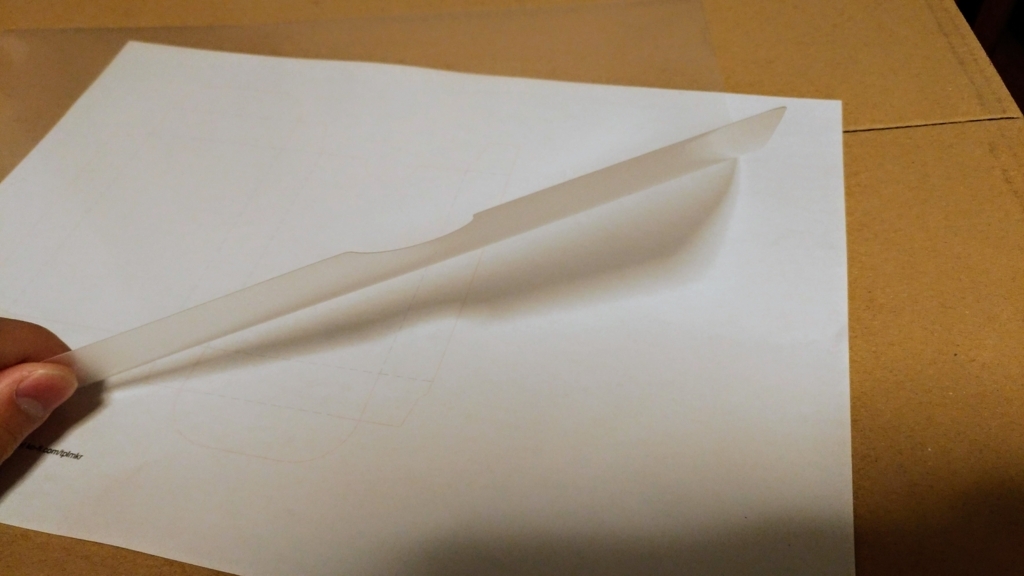

1.クリアファイルに印刷した下地を挟む

f:id:d0nchan:20180126174852j:plain:w300

2.カッターナイフで切り抜き

カッターで赤い実線に沿って切っていきます。
定規を当てると切りやすいですよ。丸いところはお好みで。
f:id:d0nchan:20180126175608j:plain:w300

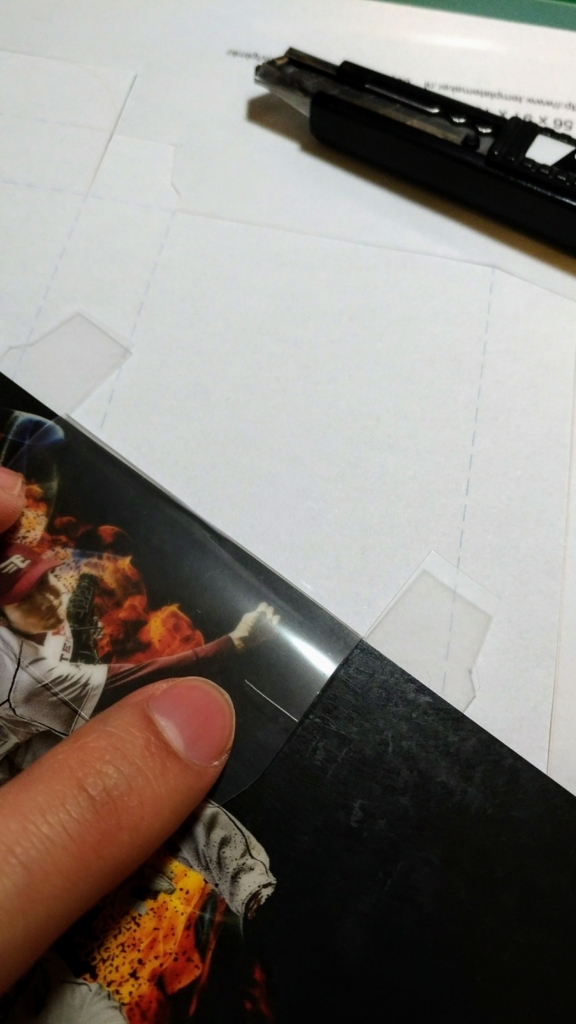

3.折り線に沿って折る

鬼門の一つ。青い破線を折ります。下敷きを上手く使うと折りやすいです。

f:id:d0nchan:20180126175441j:plain:w300
ファンなのでイーグルス下敷き
カードケース
全て折るとこんな感じ。形が見えてきました。

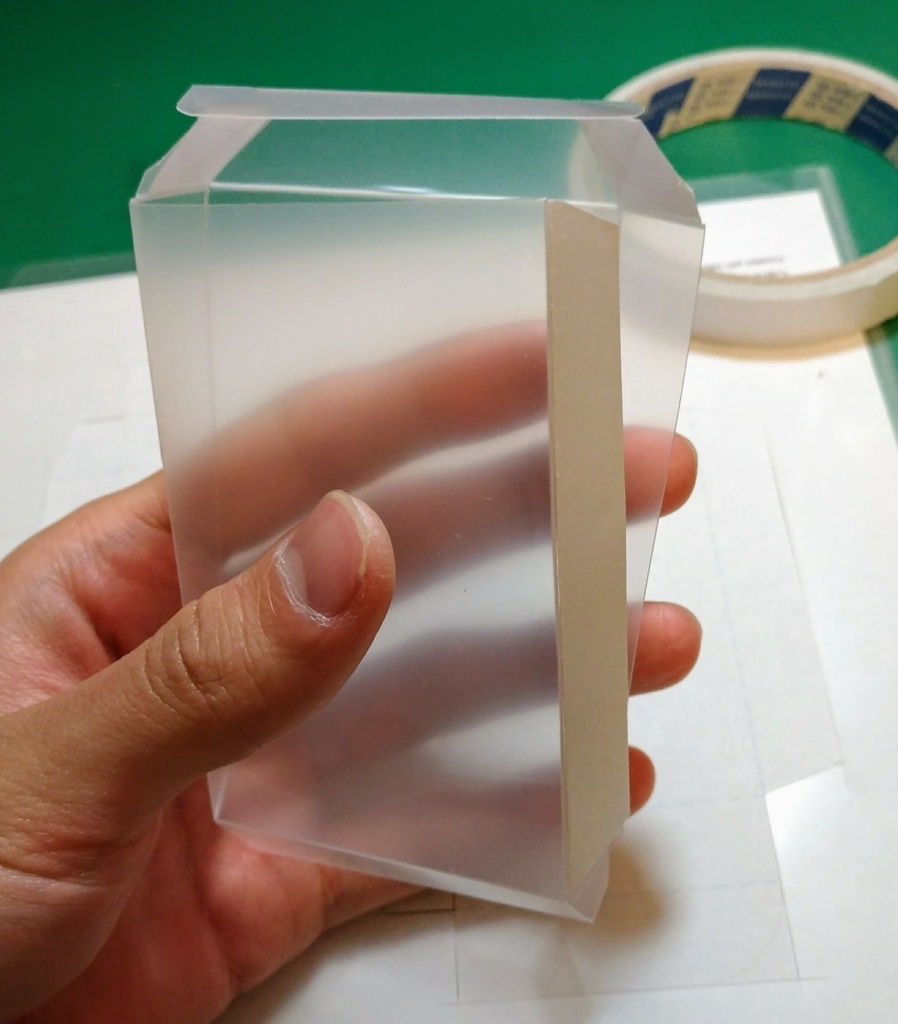

両面テープで固定

このままでも組んでしまえば箱として機能しますが、簡単に底が抜けてしまうので両面テープで接着面を固定します。

f:id:d0nchan:20180126180344j:plain:w300
はみ出たところはカット

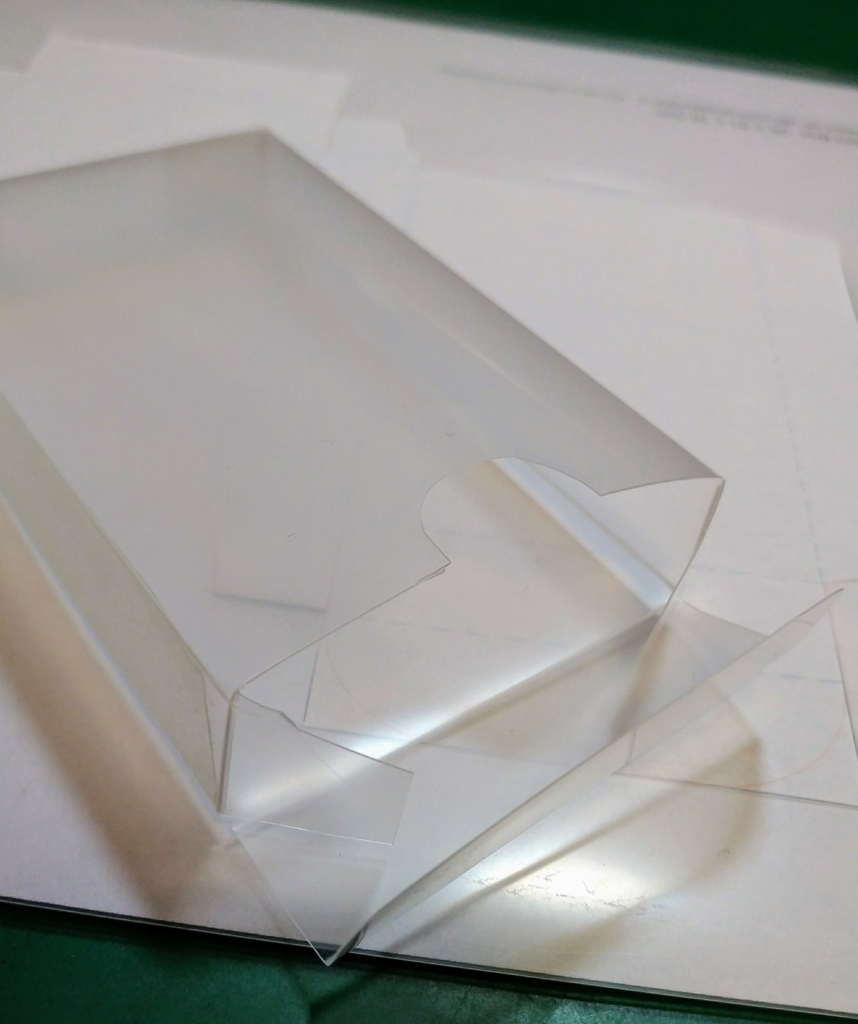

組み立て

f:id:d0nchan:20180126180705j:plain
完 成

これに名刺を入れたり、ICカード類を入れたり、使い方は色々。
ちなみにクリアファイル一つで2個作れます。今回は無地でしたが、イラスト入りや柄が付いてるもので作っても面白そうですね。
